Respuesta corta
Los 9 pictogramas del SGA representan los peligros físicos, para la salud y el medio ambiente de los productos químicos: explosivo, inflamable, comburente, gas a presión, corrosivo, tóxico agudo, irritante/nocivo, riesgo a la salud y riesgo ambiental. Para señalizar tus instalaciones necesitas combinar el etiquetado SGA en los contenedores con señales de peligro en paredes según la NOM-003-SEGOB-2011.
Ante un riesgo químico o un siniestro inminente, la mente humana no procesa enunciados ni analiza sintaxis. Un operador bajo fatiga, un trabajador que no domina el idioma o cualquier persona bajo el impacto del estrés térmico o la adrenalina depende al 100% de la agudeza visual. En esos milisegundos, las decisiones se toman por la identificación instantánea de colores y geometrías.
Ahí radica la efectividad del Sistema Globalmente Armonizado (SGA), conocido internacionalmente como GHS. Este estándar unifica la comunicación de peligros químicos a través de 9 pictogramas estándar.
Pictograma de seguridad: Cómo identificarlo
El marco visual de estas señales tiene un propósito técnico específico. Para identificar un pictograma SGA normado en cualquier empaque o hoja de datos de seguridad (HDS), basta con verificar cuatro elementos clave:
- Geometría: Rombo (cuadrado rotado a 45°).
- Fondo: Blanco neutro de alto contraste.
- Borde: Rojo industrial brillante.
- Pictograma: Símbolo descriptivo en color negro en el centro.
El borde rojo funciona como el primer disparador de atención para el cerebro, indicando que la sustancia contenida puede causar daños severos a la salud, a las instalaciones o al entorno ambiental.

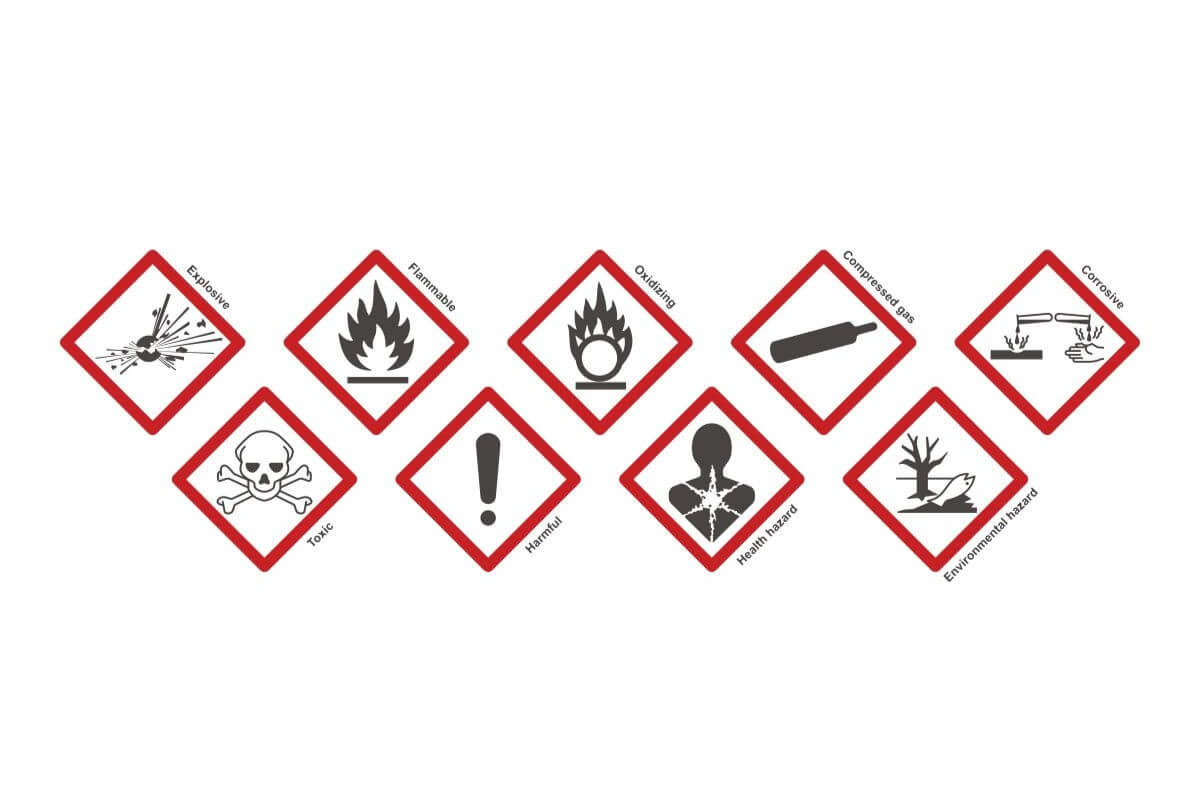

9 Pictogramas del SGA y su significado
- Explosivo: Muestra una bomba en detonación. Identifica sustancias o mezclas que pueden reaccionar violentamente generando gases a alta temperatura y presión por fricción, choque o calor, como peróxidos orgánicos y nitrocompuestos.
- Comburente (u Oxidante): Muestra una llama sobre un círculo. A diferencia de las sustancias combustibles, estos productos no arden por sí mismos, pero aportan oxígeno al entorno de forma masiva, acelerando la combustión de otros materiales y convirtiendo un conato menor en un incendio incontrolable.
- Gas a presión: Representa un cilindro o tanque de almacenamiento. Indica líquidos o gases contenidos a alta presión que pueden explotar en caso de calentamiento o falla mecánica de la válvula.
- Inflamable: Muestra una llama abierta. Agrupa líquidos, gases, sólidos o aerosoles con un punto de inflamación bajo. Es el símbolo más recurrente en almacenes industriales y el que exige mayor coordinación con la señal de precaución por materiales inflamables en el mismo espacio
- Corrosivo: Muestra dos tubos de ensayo vertiendo líquido sobre un bloque de metal y sobre una mano. Advierte que la sustancia destruye químicamente el tejido vivo y degrada materiales estructurales como el acero o el aluminio.
- Tóxico Agudo: La clásica calavera con tibias cruzadas. Indica que el contacto, inhalación o ingestión de dosis mínimas puede provocar daños irreversibles o la muerte en un periodo muy corto.
- Irritante / Nocivo: Representado por un signo de exclamación grueso. Clasifica sustancias con peligros de menor severidad inmediata pero con consecuencias reales: irritación dérmica, ocular o respiratoria, alergias por contacto o efectos somníferos.
- Riesgo a la salud (Peligro crónico): Muestra una silueta humana con una estrella/grieta en el pecho. Agrupa los peligros cuyos efectos no son inmediatos sino acumulativos: carcinógenos, mutágenos, tóxicos reproductivos y sustancias que dañan órganos específicos tras exposiciones prolongadas.
- Riesgo Ambiental: Muestra un árbol seco y un pez muerto. Advierte que el vertido del producto genera ecotoxicidad en mantos freáticos, ríos o ecosistemas acuáticos.
Cómo interpretar múltiples pictogramas juntos
Es habitual que los insumos industriales exhiben más de un rombo en la etiqueta. Las sustancias complejas demandan una lectura jerárquica para establecer el protocolo de EPP (Equipo de Protección Personal) adecuado:
- Prioridad crítica: Verifica de inmediato si está presente la calavera (toxicidad aguda) o la bomba (explosión). Estos dictan el protocolo de contención inicial.
- Control de almacén: La presencia del comburente condiciona la distancia y el aislamiento que debe tener el producto frente a otros insumos en la bodega.
- Protección preventiva: La combinación de inflamable + irritante + riesgo crónico exige al trabajador utilizar respirador para vapores orgánicos, guantes de nitrilo y mantener el área bajo extracción forzada de aire.
Diferencia entre el etiquetado SGA y señales de Protección Civil
Uno de los errores más costosos en las inspecciones de seguridad es asumir que el etiquetado del envase sustituye la señalización de la planta. Se trata de dos normativas con aplicaciones completamente distintas:
- Pictogramas SGA: Van fijados directamente sobre el envase, tambor, porrón o contenedor de la sustancia. Su objetivo es informar a la persona que manipula el producto.
- Señales de Protección Civil (NOM-003-SEGOB-2011): Se instalan en muros, puertas, racks y pasillos de la nave industrial. Informan a cualquier persona que ingresa o transita por el área.
Un almacén de reactivos requiere ambos niveles: los pictogramas SGA adheridos a cada porrón de ácido, y la señalética amarilla de "Peligro: Sustancias Corrosivas" en el portón de acceso a la bodega.
Áreas críticas donde el cumplimiento es obligatorio en México
La presencia de insumos químicos peligrosos exige la implementación inmediata de ambos esquemas de señalización en los siguientes espacios:
- Almacenes de materia prima: Bodegas de solventes, resinas, pinturas o adhesivos.
- Cuartos de mantenimiento y limpieza: Espacios con concentraciones puras de cloro, desengrasantes o ácidos para pisos.
- Laboratorios y líneas de producción: Mesas de trabajo con reactivos purificados.
- Estaciones de servicio y talleres: Cuartos de compresores, tanques de diésel, aceites y lubricantes.
Si tienes dudas sobre qué señales corresponden a cada zona del inmueble, la guía sobre cómo preparar tu señalética para auditorías de protección civil desglosa los criterios por tipo de espacio.
Soluciones de señalización industrial con Nyne Print
Manejar sustancias peligrosas exige infraestructura visual capaz de resistir las condiciones reales de una planta industrial. En Nyne Print fabricamos señales de Protección Civil y seguridad que va en las instalaciones, bajo los estrictos parámetros de la NOM-003-SEGOB-2011 y la NOM-026-STPS-2008.
Para áreas expuestas a vapores químicos o intemperie, producimos tus señales en Alucubond (Aluminio Compuesto) o Estireno Calibre 40 con laminados de alta resistencia UV, garantizando que los colores de seguridad no se degraden con el tiempo ni se manchen al limpiar las instalaciones.
¿Necesitas acondicionar tu planta o almacén para tu próxima auditoría? Consulta nuestro catálogo de señales de peligro o contáctanos para cotizar la fabricación a medida del sistema de seguridad que tu espacio requiere.
