NOM-003-SEGOB-2011 · Color rojo
Señales de peligro: extintor, hidrante y alarma
El color rojo marca el equipo contra incendio y las alarmas. Elige tu medida y material, y agrega directo al carrito.
- 3
- diseños bajo norma
- 10
- variantes de medida y acabado
- 6
- materiales a elegir
Catálogo
Extintor, hidrante y alarma
Las señales de equipo contra incendio que revisa protección civil, en las medidas que ya tenemos configuradas.
- 3 familias · 5 variantes en acabado normal
- Cada familia agrupa sus medidas y sentidos; la variante se elige en el configurador
- El acabado fotoluminiscente se elige sobre el mismo diseño
- Medidas de catálogo o a la medida
Significado
Qué significa cada señal roja
Las tres señales rojas del catálogo marcan equipo, no riesgo. Esta es la lectura de cada una, dónde se coloca y con cuál se confunde en obra.
A esta familia también se le llama señales de equipo contra incendio, señales rojas de protección civil.
- Qué significa
- Marca el lugar exacto donde está colgado un extintor. No advierte de un peligro: indica dónde está el equipo para combatirlo.
- Pictograma
- Silueta blanca de un extintor sobre fondo rojo, en formato cuadrado o rectangular.
- Dónde va colocada
- Sobre el extintor o inmediatamente arriba, a una altura donde se lea desde el pasillo aunque haya gente o mobiliario delante.
- Con qué se confunde
- No significa que ahí haya riesgo de incendio. El rojo de la norma identifica equipo contra incendio; el color que advierte un riesgo es el amarillo.
- Qué significa
- Señala la ubicación de una toma de agua contra incendio: hidrante, gabinete o manguera.
- Pictograma
- Silueta blanca de un hidrante con su manguera sobre fondo rojo, en formato cuadrado.
- Dónde va colocada
- Junto al gabinete o sobre él, visible desde los dos sentidos del pasillo que da acceso a la toma.
- Con qué se confunde
- No sustituye a la señal de extintor. Son dos equipos distintos y protección civil los inventaría por separado.
- Qué significa
- Indica dónde está el pulsador o la estación manual de alarma de incendio que activa el aviso al inmueble.
- Pictograma
- Silueta blanca de una campana o de una estación de alarma sobre fondo rojo, en formato cuadrado.
- Dónde va colocada
- Sobre el pulsador, a la altura de la mano de un adulto, en el recorrido hacia la salida y no en un rincón del área.
- Con qué se confunde
- No es la señal de salida. La alarma avisa; la ruta de salida se marca en verde, que es el color de evacuación.
Todas las señales de peligro, medida por medida
Cada renglón es una señal con su medida, su precio y su ficha. Los precios son por pieza en acabado normal y no incluyen IVA.
Acabado
Cada diseño existe en normal y en fotoluminiscente
El acabado normal es impresión sobre el sustrato, para zonas con luz habitual. El fotoluminiscente carga luz durante el día y la devuelve en la oscuridad, así que la señal sigue legible cuando se corta la energía. Es el mismo diseño y la misma medida, cambia la tinta.
El acabado se elige en el configurador y el precio se recalcula al momento. En la muestra de la derecha el resplandor es una representación del efecto, no una fotografía en oscuridad total.
Elegir medida y acabado

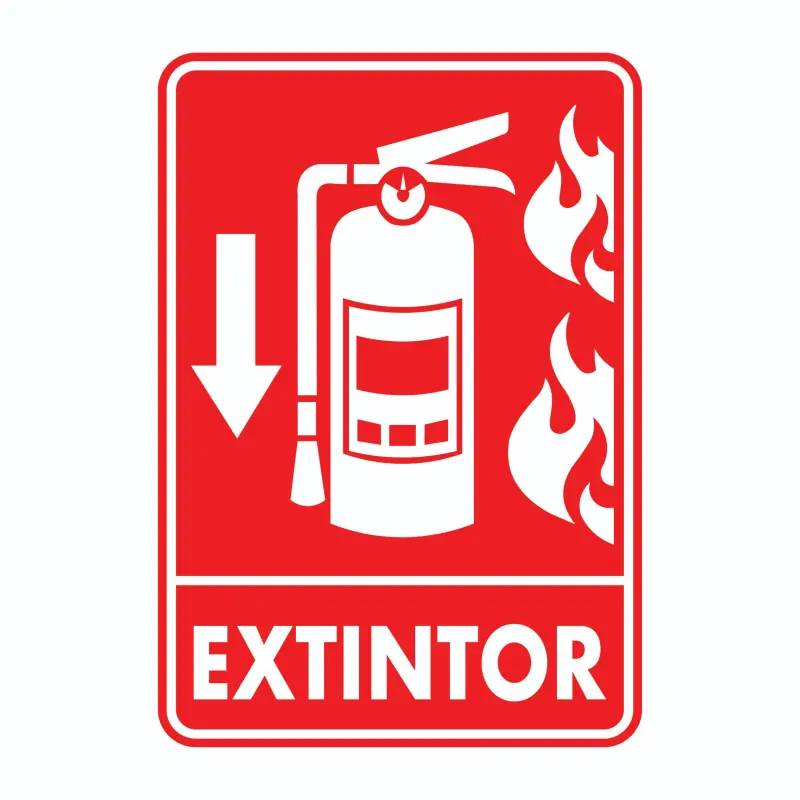

Extintor 20x25 cm, el mismo diseño en los dos acabados.
NOM-003-SEGOB-2011
El rojo identifica el equipo contra incendio
La norma asigna el rojo a la ubicación del equipo contra incendio. Extintores, hidrantes, mangueras y alarmas se marcan con símbolo blanco sobre fondo rojo, en forma cuadrada o rectangular. La señal se coloca sobre el equipo o justo arriba de él, a una altura donde se lea desde el pasillo. La medida depende de la distancia máxima a la que debe verse, por eso el catálogo trae varias por diseño.
Leer la norma explicada- Color
- Rojo
- Función
- Identificar equipo contra incendio
- Símbolo
- Blanco sobre fondo rojo
- Colocación
- Sobre el equipo o justo arriba de él
Otras categorías
Las otras cuatro familias de la norma
Un inmueble casi nunca necesita una sola familia. Si vas a señalizar completo, revisa también estas, o parte de la tabla completa de las cinco familias y su significado.
Preguntas sobre las señales de equipo contra incendio
Lo que más se pregunta antes de comprar, contestado con el criterio de la norma y con el de quien las fabrica.
- ¿Qué significan las señales rojas de protección civil?
- En la NOM-003-SEGOB-2011 el rojo identifica el equipo contra incendio: extintores, hidrantes, mangueras y alarmas. No advierte de un peligro, señala dónde está el equipo para atenderlo. El símbolo va en blanco sobre fondo rojo.
- ¿La señal roja avisa que hay peligro de incendio?
- No. El color que advierte un riesgo es el amarillo. Es la confusión más común del catálogo: una señal roja dice aquí está el extintor, no aquí hay fuego.
- ¿A qué altura se coloca la señal del extintor?
- Sobre el extintor o inmediatamente arriba, a una altura donde se lea desde el pasillo aunque haya mobiliario o gente delante. El criterio es que se vea desde el punto por el que alguien llegaría corriendo.
- ¿Qué medida necesito para la señal de extintor?
- En interiores, 25x25 cm resuelve la mayoría de los casos con el equipo a la vista. Para naves, estacionamientos y áreas abiertas conviene 30x40 cm, que se lee a distancia.
- ¿Las señales de equipo contra incendio tienen que ser fotoluminiscentes?
- La norma no lo exige por familia: lo pide la condición del espacio. Donde el área puede quedarse sin luz —sótanos, cuartos de máquinas, pasillos sin luz natural— conviene el acabado fotoluminiscente, porque el equipo contra incendio se busca justo cuando falla la energía.
- ¿Basta con poner la señal para pasar una revisión?
- No. Protección civil revisa que el equipo esté ahí, vigente y accesible. La señal lo hace localizable; no sustituye al extintor cargado ni a su bitácora de mantenimiento.
